一、系统概述

1.1 智慧教室建设背景

　　在学校，课堂教学环节是学生接受系统教育最重要的一环，做好教学互动环节，是掌握好教学环节的质量，提高教学水平的关键。现行的教学过程中，传统的签到环节、疑问确认环节、提问互动环节、课堂小测试环节存在诸多问题。签到过程中，使用纸张签到，效率低且存在代签现象，结果不便于教师统计；提问互动环节和课堂小测试的环节中，教师给出简单选择后，学生举手或者口头回答，不能获得准确的统计数据，教师只能根据大体情况来判断是否进行教学，没有准确的数据，更不能考虑后期的数据挖掘和数据统计工作。传统的教学方式已经不适应现代化教学的需要，基于物联网技术集智慧教学、人员考勤、资产管理、环境智慧调节、视频监控及远程控制于一体的新型现代化智慧教室系统在逐步的推广运用。智慧教室作为一种新型的教育形式和现代化教学手段，给教育行业带来了新的机遇。

1.2 智慧教室主要用途

　　智慧教室设备能够体现物联网的三个层次（应用层、网络层、感知层），运用传感器、射频识别（RFID）等技术，使信息传感设备实时感知任何需要的信息，按照约定的协议，通过可能的网络（如基于WIFI的无线局域网、移动通信、电信网等）接入方式，把任何物品与互联网相连接，进行信息交换和通信，实现物与物、物与人的泛在链接，实现对物品的智慧化识别、跟踪、监控和管理。 同时，智慧教室还能满足学校物联网技术专业开设的物联网导论、传感器原理及应用、无线传感器网络及应用、RFID技术及应用、物联网工程及应用、物联网标准与中间件技术、物联网应用系统设计等课程的实践实训教学需要，并为学生或教师的物联网技术应用项目开发提供平台。

　　使学生通过智慧教室实验平台，能掌握物联网技术基础理论、物理信息系统标识与感知、计算机网络理论与技术和数据分析与信息处理技术等知识，具备通信技术、网络技术、传感技术等信息领域宽广专业知识，具备一定的工程应用系统的开发、实践能力和科学研究能力。

二、智慧教室实验平台方案

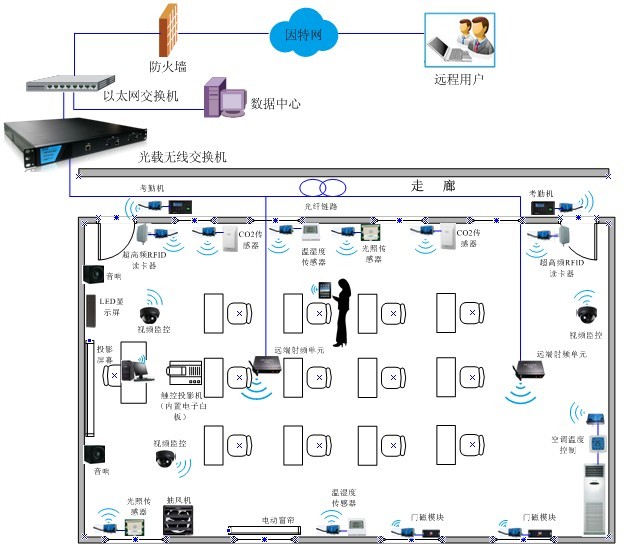

　　智慧教室以物联网工程信息平台为基础，以无线交换机为核心，构建WiFi无线局域网，覆盖智慧教室，加上教室的有线网络交换机、网络路由器，从而建立融合有线网络、无线局域网的物联网关键部分——网络层，各种传感器件通过标准模块服务器接入物联网工程信息平台，构成全面涵盖物联网三个层次的一个统一的物联网平台。同时，其它内置WiFi模块的各种手持设备（笔记本电脑、手机等）也能无线接入该实验平台，成为物联网实验设备的一部分；师生教学、科研实践开发的其它感知模块，通过与标准的WiFi设备服务器连接，也能轻易接入该实验平台。

三、智慧教室系统设计方案述

　　智慧教室基于无线交换机为核心，建成一个综合型的物联网共享平台，所有的设备系统均可以通过标准模块WiFi设备服务器无线接入物联网信息平台，通过服务器的系统软件统一管理前端系统设备。

　　该智慧教室建成一个综合型的物联网应用场景，用于学生进行创新实验研究，以及教师开展科学研究。首先通过读取人员考勤系统中数据来判断教室内是否有人员，如果教室内无人，则教室内所有系统处于关闭状态；反之，则处于工作状态。 智慧教室包括以下几个系统：

3.1教学系统

　　教学系统由内置电子白板功能的触控投影机一体机、功放、音箱、无线麦克、拾音器、问答器和配套控制软件构成。

　　使用内置电子白板功能的触控投影机代替传统的黑板教学，实现无尘教学，保护师生的健康，可在投影画面上可以操作电脑，在每个桌位上配置问答器，实现师生交互式课堂教学。

3.2 LED显示系统

　　LED显示系统由LED面板拼接而成，安装在教室黑板顶部，用于显示正在上课的课程名称、专业班级、任课教师、到课率、和教室内各传感器采集的环境数据（室内温湿度、光照度、二氧化碳浓度等）。

3.3人员考勤系统

　　人员考勤系统由RFID考勤机、考勤卡和配套控制软件构成。

　　在教室前后门各安装一个RFID考勤机，采用RFID标签（校园一卡通）对学生进行考勤统计，对进入教室的人员进行身份识别，对合法用户进行考勤统计，对非法用户进行告警。同时可通过WiFi无线覆盖，在远程对考勤情况的监控，统计以及存档打印等。

3.4灯光控制系统

　　灯光控制系统由灯光控制器、光照传感器、人体传感器、窗帘控制系统和配套控制软件构成。

　　首先通过人体传感器来判断教室内对应位置是否有人，此位置无人，则灯光控制系统及窗帘控制系统处于关闭状态；反之，处于工作状态。

　1、窗帘控制系统：通过采集安装在窗户的光照传感器数据，根据软件预设门限值，以窗帘自动开、关来实现教室内光照强度的补偿；

　2、灯光控制系统：采集安装在教室内的光照传感器数据，通过分析数据，根据软件预设值，来控制教室内灯光的自动开启与关闭，并可调节灯光的亮度，实现室内灯光的智能控制与节能减排。

3.5空调控制系统

　　空调控制系统由中央空调电源控制器、温湿度传感器和配套控制软件构成。

　　通过温湿度传感器监测室内温度，通过分析数据，根据软件预设值，当室内温湿度高于最高门限值时自动开启空调。当室内温湿度低于最底门限值时自动关闭空调，实现室内温湿度的自动控制。

3.6通风换气系统

　　通风换气系统由抽风机、CO2传感器和配套监控软件构成。

　　通过CO2传感器监测室内的CO2浓度，通过分析数据，根据软件预设值，当室内CO2浓度高于软件门限值时自动开启抽风机来进行换气，通过补充室外空气来降低室内CO2的浓度。

3.7视频录播系统

　　视频录播系统由录播主机、跟踪主机、摄像机、导播主机和配套监控软件构成。

　　视频录播系统可对上课内容进行全程录制和直播。教师和学生的特写、全景、跟踪画面可随意切换，智慧跟踪拍摄直立回答问题的学生，并可对上课情况进行全和的直播。
